iOS性能---滑动卡顿优化(2)离屏渲染

离屏渲染产生的原因？

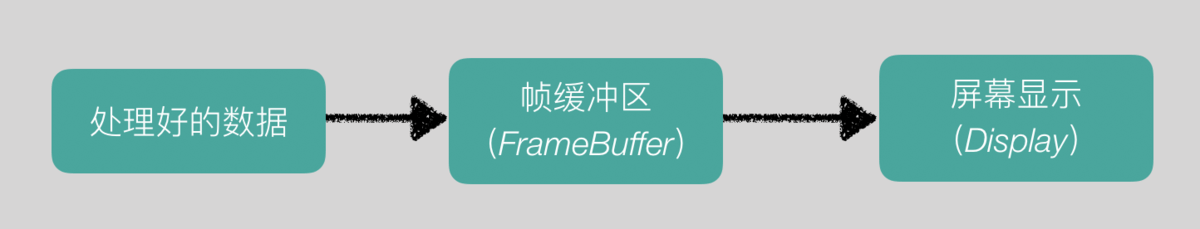

• 非离屏渲染流程：

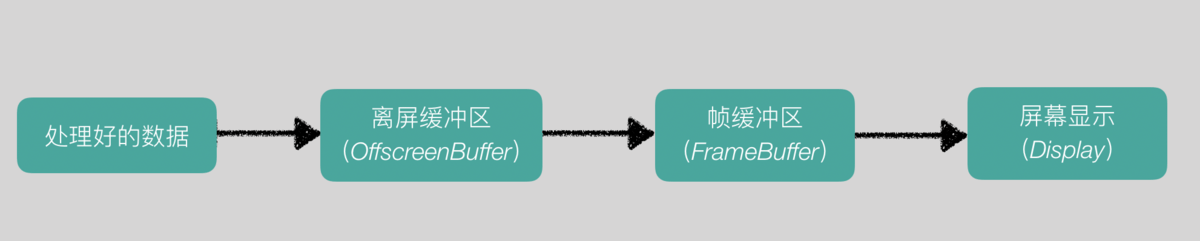

• 离屏渲染流程：

• 如果触发了离屏渲染，那么在显示这个页面的每一帧都会去做离屏渲染的处理，比如切圆角，显示阴影等，如果每一帧都要重新去处理，那么对于CPU以及GPU都带来很大的负担。所以引入了离屏缓冲区，将处理好的图层直接丢到离屏缓冲区，下次渲染的时候直接拿出来显示到屏幕上
• 离屏缓存区也是有限制的，
  1. 时间限制：缓存的内容超过100ms没有被使用，内容将会被丢弃；
  2. 空间限制：超过屏幕像素大小的2.5倍，将不能再存储新的数据，离屏渲染会失效

离屏检测？

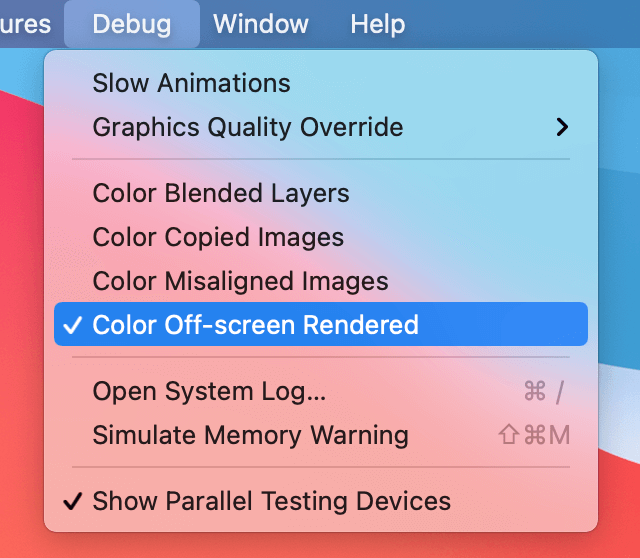

• 打开模拟器后，选择菜单栏Debug->Color off-screen rendered，开启后，如果有离屏渲染，则会显示成黄色


触发离屏渲染的场景

1. layer.cornerRadius + layer.masksToBounds
   • 如果只有一个图层，就算同时设置 cornerRadius + masksToBounds 也并不会触发离屏渲染，只有多个图层发生叠加的时候才会触发离屏渲染
   • 只设置cornerRadius不会触发离屏渲染，因为cornerRadius只会设置backgroundColor和border的圆角，并不会对content设置圆角，CALayer大致分为三层（backgroundColor层、content层、border层)，
   • 关于圆角，iOS 9及之后的系统版本，苹果进行了一些优化，只设置contents或者UIImageView的image，并加上圆角+裁剪，是不会产生离屏渲染的。但如果加上了背景色、边框或其他有图像内容的图层，还是会产生离屏渲染。
2. 为图层设置遮罩layer.mask
3. layer.allowsGroupOpacity属性设置为YES和layer.opacity小于1.0
4. 为图层设置阴影（layer.shadow）
   • 使用阴影必须保证 layer 的masksToBounds = false，因此阴影与系统圆角不兼容
   • 给阴影指定了路径，就不会触发离屏渲染了，例如，这样设置阴影：

   self.view1.layer.shadowColor = [UIColor greenColor].CGColor;
   self.view1.layer.shadowOffset = CGSizeMake(5, 5);
   self.view1.layer.shadowOpacity = 0.5;
   self.view1.layer.shadowRadius = 3;
   UIBezierPath * path = [UIBezierPath bezierPathWithRect:self.view1.bounds];
   self.view1.layer.shadowPath = path.CGPath;

5. 使用CGContext在drawRect :方法中绘制大部分情况下会导致离屏渲染，甚至仅仅是一个空的实现

离屏渲染优化

1. 关于圆角，iOS 9及之后的系统版本，苹果进行了一些优化，只设置contents或者UIImageView的image，并加上圆角+裁剪，是不会产生离屏渲染的。但如果加上了背景色、边框或其他有图像内容的图层，还是会产生离屏渲染。

2. 利用UIBezierPath（CoreGraphics框架）画出来圆角图片

   - (UIImage *)imageWithCornerRadius:(CGFloat)radius ofSize:(CGSize)size{
      /* 当前UIImage的可见绘制区域 */
      CGRect rect = (CGRect){0.f,0.f,size};
      /* 创建基于位图的上下文 */
      UIGraphicsBeginImageContextWithOptions(size, NO, UIScreen.mainScreen.scale);
      /* 在当前位图上下文添加圆角绘制路径 */
      CGContextAddPath(UIGraphicsGetCurrentContext(), [UIBezierPath bezierPathWithRoundedRect:rect cornerRadius:radius].CGPath);
      /* 当前绘制路径和原绘制路径相交得到最终裁剪绘制路径 */
      CGContextClip(UIGraphicsGetCurrentContext());
      /* 绘制 */
      [self drawInRect:rect];
      /* 取得裁剪后的image */
      UIImage *image = UIGraphicsGetImageFromCurrentImageContext();
      /* 关闭当前位图上下文 */
      UIGraphicsEndImageContext();
      return image;
    }

3. YYImage对图片圆角的处理方法是值得推荐的，附上实现源码：

       - (UIImage *)imageByRoundCornerRadius:(CGFloat)radius
                                corners:(UIRectCorner)corners
                            borderWidth:(CGFloat)borderWidth
                            borderColor:(UIColor *)borderColor
                         borderLineJoin:(CGLineJoin)borderLineJoin {

      if (corners != UIRectCornerAllCorners) {
          UIRectCorner tmp = 0;
          if (corners & UIRectCornerTopLeft) tmp |= UIRectCornerBottomLeft;
          if (corners & UIRectCornerTopRight) tmp |= UIRectCornerBottomRight;
          if (corners & UIRectCornerBottomLeft) tmp |= UIRectCornerTopLeft;
          if (corners & UIRectCornerBottomRight) tmp |= UIRectCornerTopRight;
          corners = tmp;
      }

      UIGraphicsBeginImageContextWithOptions(self.size, NO, self.scale);
      CGContextRef context = UIGraphicsGetCurrentContext();
      CGRect rect = CGRectMake(0, 0, self.size.width, self.size.height);
      CGContextScaleCTM(context, 1, -1);
      CGContextTranslateCTM(context, 0, -rect.size.height);

      CGFloat minSize = MIN(self.size.width, self.size.height);
      if (borderWidth < minSize / 2) {
          UIBezierPath *path = [UIBezierPath bezierPathWithRoundedRect:CGRectInset(rect, borderWidth, borderWidth) byRoundingCorners:corners cornerRadii:CGSizeMake(radius, borderWidth)];
          [path closePath];

          CGContextSaveGState(context);
          [path addClip];
          CGContextDrawImage(context, rect, self.CGImage);
          CGContextRestoreGState(context);
      }

      if (borderColor && borderWidth < minSize / 2 && borderWidth > 0) {
          CGFloat strokeInset = (floor(borderWidth * self.scale) + 0.5) / self.scale;
          CGRect strokeRect = CGRectInset(rect, strokeInset, strokeInset);
          CGFloat strokeRadius = radius > self.scale / 2 ? radius - self.scale / 2 : 0;
          UIBezierPath *path = [UIBezierPath bezierPathWithRoundedRect:strokeRect byRoundingCorners:corners cornerRadii:CGSizeMake(strokeRadius, borderWidth)];
          [path closePath];

          path.lineWidth = borderWidth;
          path.lineJoinStyle = borderLineJoin;
          [borderColor setStroke];
          [path stroke];
      }

      UIImage *image = UIGraphicsGetImageFromCurrentImageContext();
      UIGraphicsEndImageContext();
      return image;
   }

4. AsyncDisplayKit指定layer阴影效果路径使用异步进行layer渲染

参考文章

iOS圆角的离屏渲染，你真的弄明白了吗
iOS 离屏渲染探究
